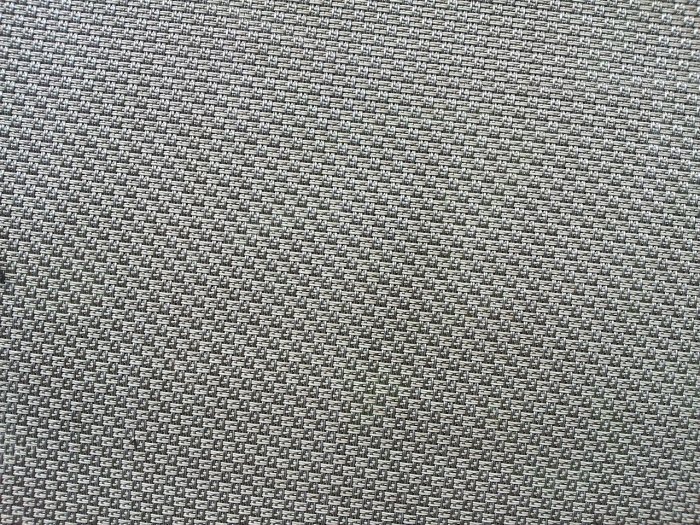

Тканая сетка (Ижевск) изготавливается из низкоуглеродистой термически обработанной проволоки, оцинкованной, нержавеющей, латунной, нихромовой, никелевой, медной и бронзовой проволоки. По точному размеру ячейки тканая сетка подразделяется на группы 1 и 2. Сетка поставляется рулонами, длина рулонов 30-80 метров, массой не более 80 кг, площадь рулонов указана на бирке. Торцы рулона обёртываются бумагой, затем полимерной пленкой или упаковочной тканью.
В виду многообразия сфер применения (промышленность, машиностроение, нефтеперерабатывающая промышленность, сельское хозяйство, строительство) и невысокой стоимости, а также благодаря удобству в использовании – тканая сетка очень популярна.
Основа сетки — проволоки, проходящие вдоль полотна, уток — проволоки, проходящие поперек полотна сетки. Тканые сетки характеризуются размером стороны ячейки в свету — a, диаметром проволоки — d.
Сетка в живом сечение рассчитывается по формуле: F = (a2 •100%)/(a+d)2
Металлические тканые сетки (Ижевск) образуются при взаимном переплетении проволок основы и проволок утка, расположенных перпендикулярно друг к другу.
Тканая латунная сетка (Ижевск) имеет довольно широкую область применения. Высокопрочная латунная сетка не боится высоких температур и, поэтому, широко используются для теплоизоляции промышленного оборудования. Кроме этого латунная сетка с успехом применяется при просеве сыпучих материалов.
Качественная тканая латунная сетка с квадратными ячейками применяется для контроля и разделения материалов по размеру частиц, для фильтрации жидкостей, газов и для других целей.
Подразделяется тканая латунная сетка (Ижевск) по точности изготовления:
Н - нормальной точности;
В - высокой точности;
К - контрольную.
Область применения тканых сеток:
- просеивание и разделение по величине сыпучих материалов;
- фильтрация воздуха, газов, жидкостей;
- сортировка дробленых абразивных и других материалов;
- обезвоживание растворов;
- сушка различных материалов;
- фильтрация под вакуумом или давлением;
- промывка глинистого раствора при добыче нефти;
- транспортерные, конвейерные ленты;
- очистка глинистого раствора в нефтяной промышленности для обогащения марганцевых руд;
- армирование поверхности при штукатурных работах;
- в пищевой и химической промышленности;
- изготовление товаров народного потребления (тепловых пушек, сит и т. д.).
Так же необходимо отметить, что тканая сетка может иметь любое покрытие, не зависящее от своего вида. Не нуждается в комментариях применение оцинкованной проволоки для изготовления сетки, т.к. она обладает наиболее высоким уровнем антикоррозийной устойчивости.
Полимерная тканая сетка получает дополнительную защиту от воздействий окружающей среды благодаря полимерам.
Технические характеристики тканых сеток
Размер ячейки, мм | Диаметр пров -ки, мм | Живое сечение, % | Масса 1 кв.м., кг | Размер ячейки, мм | Диаметр пров -ки, мм | Живое сечение, % | Масса 1 кв.м., кг |
СЕТКА ТКАНАЯ НИЗКОУГЛЕРОДИСТАЯ И НЕРЖАВЕЮЩАЯ С КВАДРАТНЫМИ ЯЧЕЙКАМИ № 04-20 ГОСТ 3826-82 | |||||||
Применение: Фильтрация жидких растворов, воздуха, газов. Теплоизоляция промышленного оборудования, теплосети. Для ограждений (в т.ч. декоративных), клетки, загоны для животных. Для армирования железобетонных конструкций. Просеивание сыпучих материалов. Сфера применения: Горнодобывающая, золотодобывающая, нефтедобывающая, химическая, угольная промышленность. Строительство. Машиностроение. Геология. Природоохранная деятельность. | |||||||
0,40 | 0,25 | 37,90 | 1,27 | 3,20 | 0,50 | 74,80 | 0,87 |
0,50 | 0,25 | 44,60 | 1,10 | 0,80 | 64,00 | 2,07 | |
0,30 | 39,00 | 1,50 | 1,20 | 53,00 | 4,23 | ||
0,63 | 0,25 | 51,20 | 0,91 | 3,50 | 0,70 | 69,60 | 1,43 |
0,32 | 44,00 | 1,34 | 1,00 | 60,50 | 2,88 | ||
0,70 | 0,28 | 51,00 | 1,02 | 4,00 | 0,60 | 75,60 | 0,97 |
0,80 | 0,32 | 51,60 | 1,11 | 1,00 | 64,00 | 2,59 | |
0,90 | 0,36 | 50,90 | 1,33 | 1,20 | 59,30 | 3,58 | |
1,00 | 0,25 | 64,00 | 0,64 | 4,50 | 0,70 | 75,10 | 1,20 |
0,32 | 57,50 | 0,94 | 0,90 | 69,60 | 1,92 | ||
0,40 | 51,00 | 1,48 | 1,80 | 50,70 | 6,68 | ||
1,10 | 0,36 | 56,90 | 1,15 | 5,00 | 0,70 | 77,00 | 1,06 |
1,20 | 0,32 | 62,30 | 0,82 | 1,20 | 65,00 | 3,00 | |
0,40 | 56,20 | 1,30 | 1,60 | 57,40 | 5,04 | ||
1,40 | 0,36 | 63,30 | 0,95 | 2,00 | 51,00 | 7,42 | |
0,45 | 57,40 | 1,42 | 6,00 | 0,70 | 80,00 | 0,91 | |
0,65 | 46,50 | 2,66 | 1,20 | 69,30 | 2,59 | ||
1,60 | 0,32 | 69,40 | 0,65 | 2,00 | 56,30 | 6,48 | |
0,40 | 64,00 | 1,04 | 7,00 | 0,70 | 83,00 | 0,79 | |
1,80 | 0,45 | 64,00 | 1,17 | 1,20 | 72,90 | 2,28 | |
0,70 | 51,90 | 2,50 | 8,00 | 0,70 | 84,00 | 0,70 | |
2,00 | 0,40 | 69,40 | 0,87 | 1,20 | 75,60 | 2,03 | |
0,50 | 64,00 | 1,29 | 1,60 | 69,40 | 3,45 | ||
0,60 | 59,30 | 1,77 | 2,00 | 64,00 | 5,19 | ||
1,00 | 44,40 | 4,44 | 10,00 | 1,00 | 82,60 | 1,15 | |
1,20 | 39,00 | 6,00 | 2,00 | 69,40 | 4,31 | ||
2,20 | 0,45 | 68,90 | 0,99 | 12,00 | 1,20 | 82,60 | 1,42 |
0,70 | 57,60 | 2,16 | 2,00 | 73,50 | 3,68 | ||
2,50 | 0,40 | 74,30 | 0,72 | 16,00 | 2,50 | 74,80 | 4,32 |
0,50 | 69,50 | 1,08 | 18,00 | 2,50 | 78,00 | 3,92 | |
0,60 | 65,00 | 1,49 | 20,00 | 1,60 | 86,00 | 1,53 | |
2,80 | 0,45 | 74,10 | 0,82 | 2,00 | 82,60 | 2,39 | |
0,90 | 55,90 | 2,80 | 2,50 | 79,00 | 3,52 |
Условное обозначение сетки | Диаметр проволоки, мм | Масса 1 кв.м., кг | Размер ячейки мм | Диаметр проволоки, мм | Живое сечение, % | Масса 1 кв.м., кг |
СЕТКА ТКАНАЯ НЕРЖАВЕЮЩАЯ ГОСТ 3187-76 | СЕТКА ТКАНАЯ НЕРЖАВЕЮЩАЯ, С КВАДРАТНЫМИ ЯЧЕЙКАМИ, МИКРОННЫХ РАЗМЕРОВ | |||||
Применение: Фильтрация жидких растворов, воздуха, газов. Теплоизоляция промышленного оборудования, теплосети. Для ограждений (в т.ч. декоративных). Клетки, загоны для животных. Для арматуры. Просеивание сыпучих материалов.Сфера применения: Горнодобывающая, золотодобывающая, нефтедобывающая, угольная, химическая промышленность. Строительство. Машиностроение. Геология. Природоохранная деятельность. | ||||||
Применение: Просеивание порошковых материалов. Очистка и фильтрация жидких растворов, воздуха, газов. Для отсечки цемента. Для фильтрации дисперсионных растворов. Для газотурбинных двигателей. Для армирования асботехнических изделий и прокладок в дизеле- моторо- и турбостроении. В типографском оборудовании для печати декелей. Сфера применения: Коммунальное хозяйство. Угольная, нефтедобывающая, химическая промышленность. Геология и природоохранная деятельность. Авиа- автопром. Энергетическая промышленность.ВПК. | ||||||
№ 24 | 0,70 / 0,40 | |||||
№ 28 | 0,60 / 0,40 | ТУ 14-4-507-99 (переплетение саржевое) | ||||
№ 32 | 0,60 / 0,40 | 0,04 | 0,03 | 32,7 | 0,165 | |
№ 40 | 0,50 / 0,35 | 0,056 | 0,04 | 34,0 | 0,214 | |
№ 48 | 0,45 / 0,30 | ТУ 14-4-507-99 (переплетение саржевое и полотняное) | ||||
№ 52 | 0,45 / 0,28 | 0,071 | 0,055 | 31,8 | 0,308 | |
№ 56 | 0,40 / 0,28 | 0,08 | 0,055 | 35,1 | 0,287 | |
№ 60 | 0,40 / 0,28 | 0,14 | 0,09 | 37,1 | 0,452 | |
№ 64 | 0,35 / 0,22 | 0,16 | 0,12 | 32,7 | 0,660 | |
№ 68 | 0,35 / 0,22 | 0,20 | 0,13 | 36,7 | 0,657 | |
№ 72 | 0,30 / 0,20 | 0,25 | 0,16 | |||
№ 76 | 0,30 / 0,20 | ТУ 14-4-167-91 (переплетение саржевое и полотняное) | ||||
№ 80 | 0,28 / 0,18 | 0,064 | 0,032 | 44,4 | 0,137 | |
№ 90 | 0,28 / 0,16 | 0,094 | 0,055 | 39,8 | 0,260 | |
№ 100 | 0,25 / 0,16 | ТУ 14-4-1050-90 д/траф. (переплетение полотняное) | ||||
№ 120 | 0,22 / 0,16 | 0,071 | 0,03 | 49,4 | 0,130 | |
СЕТКА ТКАНАЯ ПРОВОЛОЧНАЯ ФИЛЬТРОВАЯ НЕРЖАВЕЮЩАЯ | СЕТКА ТКАНАЯ НЕРЖАВЕЮЩАЯ ТУ 14-4-1569-89 ДЛЯ МЕЛЬНИЧНЫХ КОМПЛЕКСОВ | |||||
Применение: Для фильтрации, очистки, обезвоживания и сушки жидких растворов, воздуха, газов. Для сортировки абразивных и других материалов. Для фильтрации под вакуумом или давлением, при механической очистке от твёрдых примесей и тяжёлых металлов. Для сгущения и промывки целлюлозы и древесной массы. Для производства маслофильтров для плунжерных насосов. Сфера применения: Винодельческая, угольная, химическая, нефтедобывающая, электронная, золотодобывающая, целлюлозно-бумажная, деревообрабатывающая, газовая промышленность. Производство строительных материалов. Геология и природоохранная деятельность. Авиапром. Машиностроение. | 0,261 | 0,10 | 52,0 | 0,354 | ||
0,287 | 0,10 | 54,6 | 0,331 | |||
0,306 | 0,11 | 53,6 | 0,307 | |||
0,372 | 0,12 | 56,8 | 0,374 | |||
0,421 | 0,12 | 60,3 | 0,342 | |||
0,472 | 0,13 | 61,2 | 0,306 | |||
СЕТКА ТКАНАЯ КОНВЕЙЕРНАЯ ТУ 14-4-460-8 | ||||||
Размер ячейки, мм | Диаметр канатика и утка, мм | Ширина полотна, мм | Масса 1 кв.м., кг | |||
ТУ 14-4-697-2001 (переплетение саржевое) | Применение: Транспортерная лента на конвейерах для сушки различных материалов и пищевых продуктов. Для разделения сыпучих тел по величине и форме в сельском хозяйстве. Сфера применения: Пищевая, лёгкая (керамика), строительная, электротехническая, химическая, автомобильная, текстильная промышленность. Сельское хозяйство. | |||||
С 685 | 0,064 / 0,032 | 0,650 | ||||
ТУ 14-4-432-97 (переплетение саржевое) | ||||||
С 450 | 0,090 / 0,055 | 1,040 | ||||
ТУ 14-4-698-98 (переплетение саржевое) | ||||||
С 120 | 0,170 / 0,130 | 1,951 | 3,0/1,0 | 0,30 х 4 / 0,7 | 1250 - 2000 | 2,634 |
ТУ 14-4-742-98 ( полотняное) | 3,3/1,6 | 0,30 х 7 / 1,2 | 2000 - 3100 | 5,175 | ||
П 300 | 0,064х2/0,055 | 0,534 | 11,0/3,6 | 0,30 х 4 / 1,2 | 2000 - 3060 | 2,605 |
24,0/2,0 | 0,30 х 4 / 1,5 | 1250 - 2960 | 4,420 |
